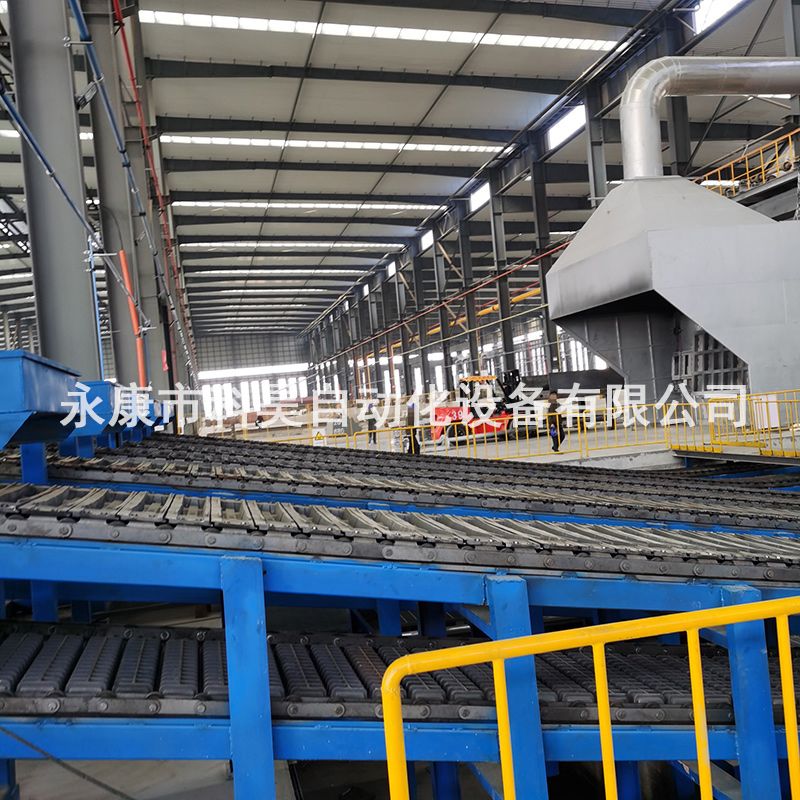

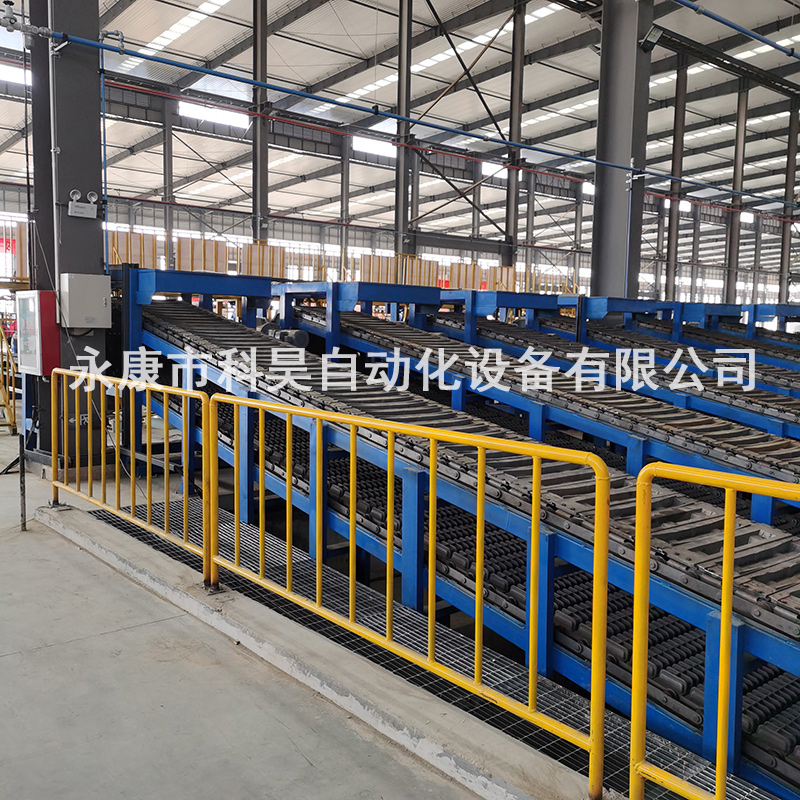

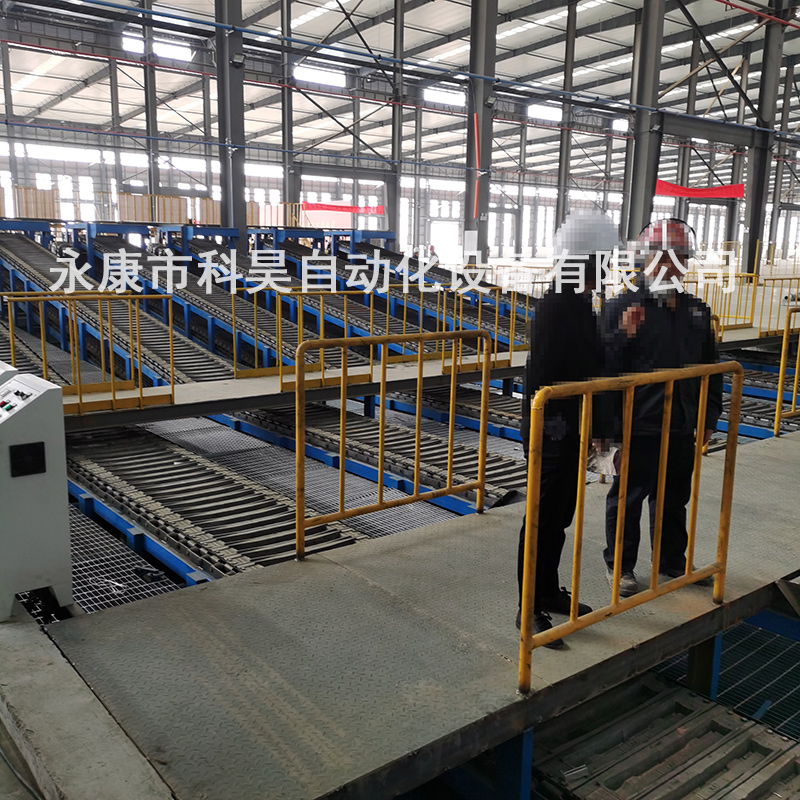

合金锭铸造机生产线
合金锭铸造机生产线
产品型号:合金锭铸造机
产品规格

公司所有设备都自行设计制造,因被仿冒情况越来越多,公司设备已获得多项发明专利。

铝锭铸造机介绍

产能介绍

(1) 铝锭锭型:

锭型:6.0kg正负0.5kg。(外型及重量可以厂家自定)

(2) 铸造机产量:

产能:每分钟可出24锭。

(3) 铸造机主要结构:

A铸造机机身采用国标槽钢焊接钢构。

B铝锭铸造机传动装置包括,变频调速减速机,大小链轮及链条,配电系统,及铝锭模型重量29KG±0.5kg。

(4) 硬齿面减速机参数:速比595:1,主轴转速0-2转/每分钟。

(5) 装机容量4kw

(6) 铸造机生产线长度:20-22米。如高硅铝锭建议长度延长到28米,以免冷却不及时影响后续自动化码垛

设备描述:

2:1铝合金锭生产线主要设备组成:

   铝锭铸造机设备有主骨架:执行台湾标准链条,精加工链轮,伟创变频器减速机,链条,模具,分配鼓等组成。

2:2设备运行原理与性能简介:

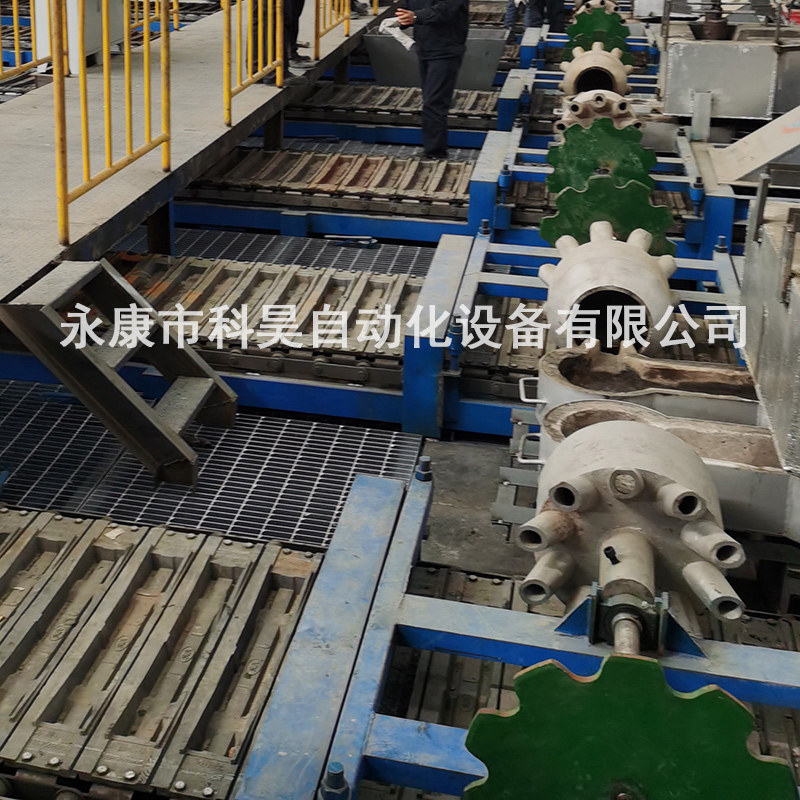

A:炉窑放铝液—铝液流经导流槽经分配鼓定量将铝业注入模具铝锭模具经水平运行凝固成型冷却水区域脱模---进入堆垛线(或人工堆垛)。

铸造设备运行速度视合金液体流量,手动无级调速。

2.4设计标准规范;

A:部件应用标准化;

B:电机应用规范化;

C:轴承选用:哈尔滨,洛阳,瓦房店等正厂轴承;

D:设计应遵照《机械设计手册要求》规范设计;

E:《钢结构工程 工程施工及验收标准》GB50205-95

  《钢结构工程质量检验评定标准》GB50221-95

  《机械设备安装工程施工及验收通用规范》

          卖方供货范围:

铝(合金)锭铸造流水线组成部件

  a:主机架:采用国标12#槽钢(在原有10#槽钢基础上加加强筋)

b:精密链条。参照台湾标准,专业厂家定做。

c:精加工链轮:采用45号钢。

d:分配器采用HT-200标准

e:模具:新生铁铸造模具采用新生铁加锰,达到耐高温要求铸造。脱模效率高,模具底部按贵公司提供商标标识制作,模具使用寿命长。

F硬齿面减速机KA97-107 速比1:595

g: 电器箱采用常安集团电器系列.

                设备性能

铸造设备优点:

1:引进台湾技术进行全方位改进;

2:自动化程度高:自动分配溶液,自动脱模;

3:采用顶置电机,链条主被动链轮传动,使设备运行更加平稳可靠,运行过程中不起波浪不起波浪,产品外观漂亮。维修方便。

4:如流槽按我方设计施工,或配套我公司分配器外流槽,表面将达到极少或无氧化残渣,对要求不是太高的客户可以不用捞皮。

5:产品重量稳定(6. kg左右)生产效率高,人工投入少。

6:使用寿命长等等。

7:可提供定制集中供润滑油装置,润滑油加注以及润滑油回收更加方便省力,无需人工刷油,车间不会满地油污利于环保检查。

8:采用120X10地底板安装模式,设备运行无卡碰,万一出现半脱模铝锭不会卡坏设备。

本公司自行设计,独有技术领域。 更多详情请电话咨询。
